TDPS-xx - Capteur de pression de profondeur de réservoir AKCP

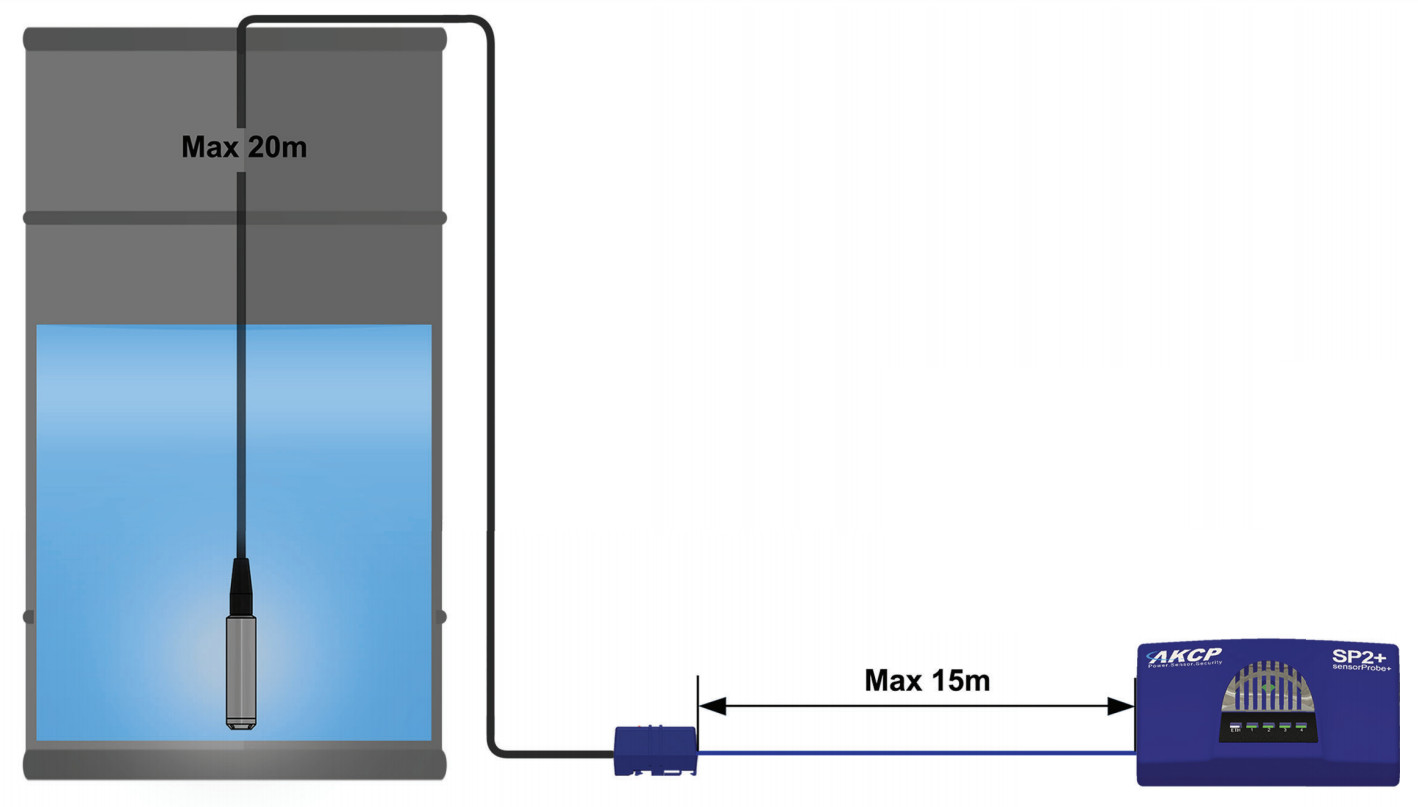

Suspendez le capteur de profondeur du réservoir au fond de votre réservoir, et il détectera la pression exercée par la colonne de liquide au-dessus. En fonction de la pression et du type de liquide que vous mesurez, le niveau est calculé. En programmant l'unité de base avec les dimensions de votre réservoir, le volume total en % ou en litres peut être affiché.

Installation
TDPS est facile à installer, fourni avec tout le matériel de montage requis. Suivez simplement les 5 étapes ci-dessous.
- Mesurer la hauteur totale du réservoir
- Marquez la hauteur du réservoir sur le câble TDPS et verrouillez le câble dans cette position sur le presse-étoupe de la plaque de montage
- Percez un trou de 30 mm de diamètre pour le capteur et 4 trous de 5 mm de diamètre pour la plaque de montage. Enfilez les trous de 5 mm
- Fixez la plaque de montage en place avec les boulons M5 fournis
- Sceller autour de la plaque de montage avec un mastic silicone.
Compatibilité | |
---|---|
Type de capteur | |
PRéCISION DE NIVEAU | 1% dans un réservoir d'eau de 2 m |
PRéCISION PLEINE éCHELLE | ± 1% |
INDICE DE PROTECTION | IP68 |
Profondeur de réservoir | |
EAU | De 0 à 20 m |
ESSENCE | De 0 à 15 m |
DIESEL | De 0 à 16,6 m |
Communication | |
Alimentation | |
SOURCE | Alimenté par la centrale AKCP. Pas d'alimentation externe requise |
CONSOMMATION | Typique 5mA 25mW |
Environnement | |
TEMPéRATURE DE FONCTIONNEMENT | De -20° C à 80° C |
LONGUEUR DU CâBLE DE LA SONDE | 5/10/15/20 m en fonction de la profondeur de la cuve |
DIMENSIONS DU BOîTIER | 56 x 55 x33 mm |
Montage | |
SONDE | Suspendu par platine pré-assemblé à fixer sur la cuve |
BOîTIER | Rail DIN ou vis |
- 1 x Capteur de pression de profondeur de réservoir.
- 1 x Platine de fixation sur cuve pré-assemblé sur capteur.
- 1 x Câble RJ45 4,5m.
- 1 x Support de câble adhésif.
TDPS-2 | Capteur de pression de profondeur de réservoir AKCP pour réservoir de 2 m de profondeur |
TDPS-5 | Capteur de pression de profondeur de réservoir AKCP pour réservoir de 5 m de profondeur |
TDPS-10 | Capteur de pression de profondeur de réservoir AKCP pour réservoir de 10 m de profondeur |
TDPS-15 | Capteur de pression de profondeur de réservoir AKCP pour réservoir de 15 m de profondeur |
TDPS-20 | Capteur de pression de profondeur de réservoir AKCP pour réservoir de 20 m de profondeur |
