SWV61100 - Kit Rx/Tx 1 canal Vidéo sur fibre optique

AHD/TVI/CVI/PAL/NTSC/SECAM + option canal série / eth / téléphone

Les kits émetteurs-récepteurs optiques vidéo numériques SWV6 peuvent transmettre de 1 à 16 canaux 8-bit numériques simultanément et avec en option une transmission d'un canal donnés / Ethernet / Téléphone / contact sec par canal vidéo sur une seule fibre optique multimode ou monomode.

Disponibilité : Nous consulter
0 € 0 €

Options disponibles

  • Transmission numérique
    • 8 bit non-compressée
    • Résolution 720p/1080p
  • Qualité de transmission vidéo optimum
  • Détection automatique du format
    • AHD/TVI/CVI/PAL/NTSC/SECAM
  • Protection contre la foudre 5,7kV
  • 1 seule fibre nécessaire
    • WDM (2 longueurs d'onde) bi directionnel
  • Aucun ajustement électrique ou optique requis
  • Qualité industrielle
    • Température de fonctionnement -10 ° C à 65 ° C
  • Versions standalone ou rack (nous consulter)
  • Option canal pilotage caméra PTZ (RS485 descendant)
  • Plusieurs autres options disponibles

Les émetteurs-récepteurs optiques vidéo numériques SWV61400 + série peuvent transmettre 1 canal 8-bit numériques simultanément et avec en option une transmission d'un canal données / Ethernet / Téléphone / contact sec par canal vidéo sur une fibre optique multimode ou monomode.

La définition est de 480/720/1080p mais des définitions limitées à 480p ou 720p plus économiques sont possible

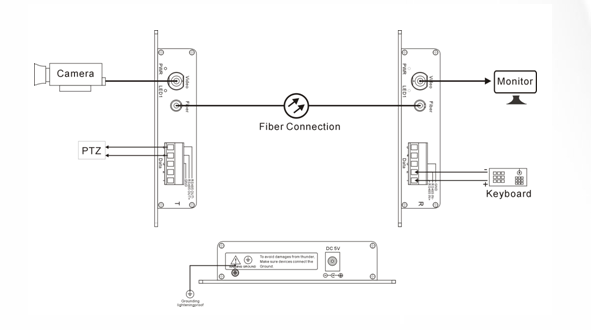

Ces multiplexeurs sont souvent utilisés dans des applications où les caméras ont des capacités de pilotage distant P / T / Z. Dans ce cas, une version standard avec un canal de pilotage RS485 par canal vidéo est disponible.

Plug and Play, il ont été conçus pour une grande facilité d'installation et de fonctionnement. Aucune calibration, ni ajustement électronique et/ou optiques est nécessaire.

Les indicateurs LED sont prévus pour contrôler instantanément l'état du système. Les appareils sont conçus pour être monté en "standalone" (visser sur plateau, mur, boitier ....) ou en rack 16 ou 18 pouces (nous consulter)

Optics
WAVELENGTH WDM:1310nm/1550nm
OUTPUT POWER -8~3dBm
OPTIC FIBER 50/125u multimode, 62.5/125u multimode, 9/125u single mode
RX SENSITIVITY -23dBm
OPTICAL CONNECTOR FC, ST, SC (optional)
DISTANCE 0~550M (MM)/0~80KM (SM) (Default distance is 20Km) Video
INPUT/OUTPUT IMPEDANCE 75 Ohm (unbalance)
STANDARD VIDEO INPUT/OUTPUT VOLTAGE 1.0Vp-p
Video
BANDWIDTH 50MHz
SAMPLING BANDWIDTH 8bit
SAMPLING FREQUENCY 100MHz
SIGNAL TO NOISE RATIO >67dB
RISE AND FALL TIME <0.8ns
OPTICAL SIGNAL INTRINSIC JITTER <0.2 UI
DIFFERENTIAL GAIN < ±1.5%
DIFFERENTIAL PHASE < ±1°
CONNECTOR BNC
720P Support video pixel:
  • 1280(H)x720(V)@30Hz/1MPX
  • 1280(H)x960(V)@30Hz/1.3MPX
  • 1080P Supporting video pixel:
  • 1280(H)x720(V)@30Hz/1MPX
  • 1280(H)x720(V)@50Hz/1MPX
  • 1280(H)x960(V)@30Hz/1.3MPX
  • 1920(H)x1080(V)@30Hz/2MPX
  • Data
    PROTOCOL Default: RS485 (RS232/RS422 Optional)
    CONNECTOR 5pins Terminal Blocks
    DATA RATE 0-200Kbps
    DIRECTIONS Default: Simplex from Rx to Tx (BIDI duplex optional)
    Mechanical Structure & Environment
    POWER DC5V 2A
    POWER CONSUMPTION ≤6W
    WORKING TEMPERATURE -15℃ ~65℃
    STORAGE TEMPERATURE -40℃ ~85℃
    RELATIVE HUMIDITY 5%~95% ( no condensation)
    MTBF ≥ 100000Hours
    • 1 x Transmetteur vidéo vers optique.
    • 1 x Récepteur vidéo vers optique.
    • 1 x Manuel.
    • 2 x Bloc alim 230 V.
