PowerCable IQRF 901x

Cordon d'alimentation mesurable et pilotable via IQRF

NETIO PowerCable IQRF 901x est un câble d'extension d'alimentation intelligent qui communique via le réseau IQRF LPWAN (868 MHz). La prise électrique 230V / 16A offre une mesure précise de l'électricité (A, V, W, TPF, kWh, Hz) et peut être allumée et éteinte avec un support interopérable IQRF complet.

Livraison 5 jours
Price on Request

Options disponibles

  • Cordon 230V / Max 16A (FR,DE) 13A (UK)
  • IQRF 868 MHz
  • Compatible IQRF DPA, IQMESH
  • Modules IQRF :
    • TR-76DA, DPA 4.01 et supérieur , STD mode
  • Mesures :
    • énergie (kWh), courant (A), tension (V), fréquence (Hz)
    • Angle de phase
    • Puissance active / apparente / réactive (W)
  • Contrôlable via :
    • IQRF, boutons en façade
  • Commande minimum : 5 pièces

Avec un code QR Smart connect, PowerCable IQRF peut être connecté au réseau sans fil IQRF. Ensuite, le protocole DPA peut être utilisé pour contrôler la sortie ou lire les valeurs mesurées (tension électrique [V], courant [A], énergie [Wh], puissance de sortie [W], fréquence du réseau [Hz], True Power Factor).

IQRF

IQRF est un LPWAN (Low Wide Wide Area Network) sans fil fonctionnant dans la bande 868/915 MHz (ISM), géré par l'Alliance IQRF. Le réseau peut fonctionner comme un maillage et peut transférer de petits volumes de données à des distances étonnamment grandes.

Depuis 2018, une interface DPA pour les capteurs et les E/S standard est définie sous le nom IQRF Interoperable. Cela signifie que les valeurs mesurées peuvent être mises à disposition sur un réseau IQRF MESH sans configuration particulière.

La norme IQRF a été développée en République tchèque; grâce à d'excellentes performances radio et une fiabilité globale, ce réseau RF est utilisé par plus de 100 entreprises en Europe centrale.

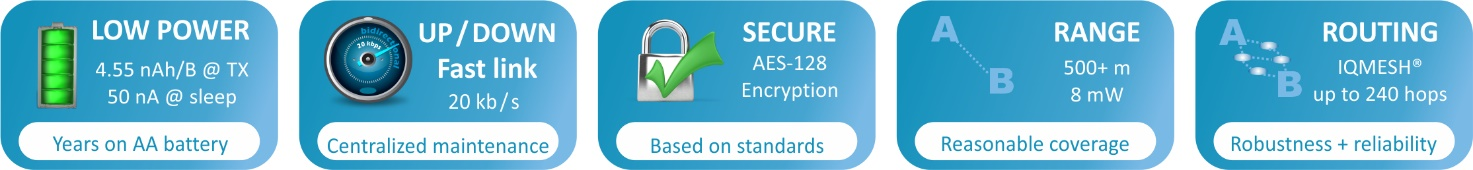

  • Communication orientée paquets, max. 64B/paquet
  • Portée: des centaines de mètres dans l'espace libre, des dizaines de mètres à l'intérieur par saut, jusqu'à 240 sauts par paquet
  • Très faible consommation d'énergie: mode veille sous-μA, max. 15 μA en mode réception
  • Débit binaire RF: environ 20 kb / s

Mesure électrique

Le PowerCable Modebus 101x mesure tous les paramètres électriques importants. Des mesures électriques détaillées des grandeurs électriques peuvent être analysées pour découvrir l'état réel des appareils alimentés.

Les valeurs électriques mesurées sont affichées dans l'interface Web et peuvent être lues sur Modbus / TCP.

Chaque PowerCable est étalonné en deux points pendant la fabrication pour mesurer la consommation avec une grande précision.

  • Courant [A]
  • Puissance de sortie [W]
  • Énergie [Wh]
  • TPF (True Power Factor)
  • Tension [V]
  • Fréquence du réseau [Hz]
  • Phase [-180… 180 °]

ZCS (Commutation de courant zéro)

Une caractéristique importante de NETIO PowerCable est ZCS (Zero Current Switching). ZCS signifie que le relais de commande active ou désactive la prise de courant de sortie lorsque le courant franchit le niveau zéro.

  • Grâce à ZCS, l'appareil peut contrôler les alimentations à découpage (serveurs, ordinateurs et autres équipements informatiques) jusqu'à la puissance nominale maximale.
  • L'utilisation de ZCS (Zero Current Switching) pour activer les sorties réduit les risques de déclenchement d'un disjoncteur lorsque l'alimentation est rétablie après une panne.
  • Comme le relais commute lorsque la courbe de courant sinusoïdale franchit le niveau zéro, les effets négatifs du courant d'appel sont considérablement réduits.
  • Le ZCS réduit considérablement les interférences CEM générées en activant et désactivant la sortie 230V.
    À long terme, ZCS réduit le taux de défaillance du produit en raison des dommages aux relais internes.
  • ZCS prolonge la durée de vie des équipements connectés; en particulier en cas de mise sous / hors tension fréquente d'appareils qui ne sont pas conçus pour cela (comme la commutation d'alimentations).
  • Lorsqu'une charge est commutée plusieurs fois par jour, ZCS met moins de stress sur l'équipement connecté et économise les coûts de maintenance (remplacements d'alimentation pour les équipements fréquemment commutés).
Power ratings
SUPPLY VOLTAGE 230 V AC / Max 16A
INTERNAL CONSUMPTION Max 1.2 W
Communication
IQRF NETWORK Yes (internal antenna)
FREQUENCY 868 MHz
IQRF DPA COMPATIBLE Yes
IQMESH Yes
FW UPGRADE Yes (over IQRF network – handler repository)
CONTROL BUTTON Yes (bonding)
IQRF INTEROPERABLE Binary Output, Sensors, Smart connect
IQRF MODULE TR-76DA, DPA 4.01 and higher, STD mode
Power output
POWERUP STATE Yes – configurable default power-on state (On / Off / LAST)
ZCS (ZERO CURRENT SWITCHING) Yes
IOC (INDEPENDENT OUTPUT CONTROL) Yes
SPD – SURGE PROTECTION Yes, type 3
SWITCHING ELEMENT Relay, SPST-NO
Available versions
POWERCABLE IQRF 901F DE (Type F - Schuko)
POWERCABLE IQRF 901E FR (Type E) - France, Belgium, Czechia, Slovakia, Poland
POWER INPUT The “x” in the “901x” model number specifies the plug type
POWER OUTPUT The “x” in the “901x” model number specifies the socket type
Power measurements
  • Current [A]
  • Consumption [kWh]
  • Output power [W]
  • TPF (True Power Factor)
  • Frequency [Hz]
  • Voltage [V]
  • MEASUREMENT ACCURACY <1%
    Operating conditions
    TEMPERATURE RANGE -10°C to +65°C (for 65°C, max. current is 5A)
    PROTECTION IP30
    Miscellaneous
    MECHANICAL CHARACTERISTICS Plastic housing – 180 x 40 x 30 mm + 2x 0,55m cable
    MECHANICAL MOUNTING No
    SOUND OUTPUT No
    SCHEDULER FUNCTION No
    WARRANTY 24 months
    PRODUCT WEIGHT 0.385 Kg
    PACKAGE 260 x 95 x 100 / 490 g
    • 1 x NETIO PowerCable IQRF 901x.
    • 1 x Guide d'installation rapide.
    POWERCABLE IQRF 901E Cordon avec connecteurs type E (FR), 230V /16A mesurable et pilotables via IQRF LPWAN (868Mhz)
    POWERCABLE IQRF 901F Cordon avec connecteurs type F Schuko (DE), 230V /16A mesurable et pilotables via IQRF LPWAN (868Mhz)
    POWERCABLE IQRF 901G Cordon avec connecteurs type G (UK), 230V /13A mesurable et pilotables via IQRF LPWAN (868Mhz)
