Patton OS2301/OS2302 - Extendeur Ethernet SHDSL

Extendeur Ethernet SHDSL 30,6Mbps, 2 ou 4 fils, 4 Eth 10/100

Le modem PATTON OS2301/2302 permet d'atteindre un débit symétrique de 15,3 Mbps par paire torsadée en point à point (extendeurs Ethernet) en face d'un autre modem équivalent ou d'un concentrateur DSLAM (Digital Subscriber Line Access Multiplexeur).

Disponibilité : Nous consulter
Price on Request

Options disponibles

  • Communication extrêmement robuste et fiable
  • G.SHDSL G.991.2, G.994.1, G.998.1(G.bond)
  • Débit ligne jusqu’à 15,3 Mbps par paire
    • 30Mbps en symétriques avec 2 paires
  • 4 interfaces Ethernet 10/100
  • Mises à jours logicielles faciles
  • Plug ‘n’ Play
  • Configurable facilement par DIP switch
  • Connexion point à point ou à un DSLAM
  • Compatible avec modem PATTON 3088A
  • Configuration manuelle par CLI, Telnet / SSH et HTTP
  • Supporte SNMP

Les performances du modèle PATTON 0S2301/2302 permettent de maximiser l'utilisation des paires torsadées cuivre disponibles dans de nombreux sites et campus en évitant le recours à l'utilisation de câbles fibre optique. Les fonctionnalités offertes par ces modems PATTON sont plus importantes par rapport à celles de simples Extendeurs Ethernet tout en gardant une facilité de mise en route Plug 'n' Play avec adaptation automatique du débit maximal aux caractéristiques de la liaison paire torsadée 2 fils utilisées.

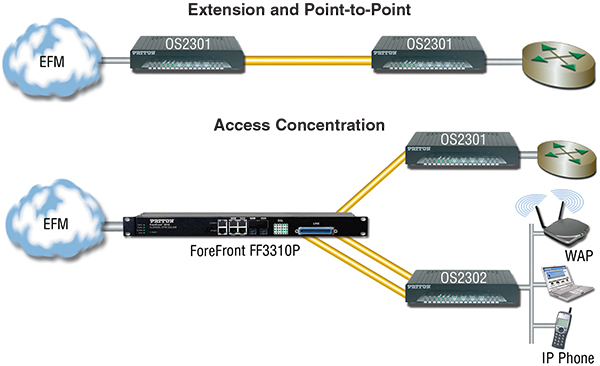

Exemple d'application

Le modèle PATTON OS2301/2302 est paramétrable manuellement à partir de Dip Switches situés dessous le boîtier: sélection configuration, détection de modulation de ligne, sélection débit. Il est également configurable par console CLI, Telnet / SSH, HTTP et SNMP.

Le modem comporte une alimentation interne 5VDC (1A) et un bloc secteur 230VAC externe (version EUI) , une option 48VDC est disponible en option via un bloc externe DC36-60V/DC5V. De nombreux voyants de contrôle en face avant permettent de visualiser l'état de la liaison DSL, des ports Ethernet ainsi que l'alimentation.
Alimentation
EXTERNE 90–260 VAC, 50–60 Hz
STANDARD 5 VDC en entrée
CONSOMMATION ELECTRIQUE 0.8A@5V
Environnement de fonctionnement
TEMP DE FONCTIONNEMENT 0 à 50°C
HUMIDITé 5 à 95%, sans condensation
ALTITUDE 0 à 4,600 m
Caractérisques physiques
DIMENSIONS 119.4 x 38.6 x 127 mm
POIDS 1 Kg
MTBF
  • 4.7 years
  • G.SHDSL (ATM/EFM)
  • Supporte les normes ITU-T G991.2/G.994.1
  • Supporte UIT-T G.998.1 (G.bond)
  • Modulation de ligne TC-PAM 16,32,64 & 128
  • Mode CO ou CPE
  • Conforme IEEE 802.3 2Base-TL (alias 802.3ah)
  • Configuration manuelle de taux manuelle
  • Détection automatique du mode 2 et 4 fils
  • 15,3 Mbps par paire
  • Supporte la liaison en fonction de la GRF
  • Interface de ligne : jusqu’à 2 paires sur un seul connecteur RJ45
  • Fonctionnalités de gestion
  • Commutation et qualité de service
  • IEEE 802.1D
  • 802.1Q/802.1P
  • Lier la planification
  • DHCP Client/Serveur/Relai
  • SNMP v1, v2, v3
  • Telnet/SSH/RS-232
  • HTTP/HTTPS/ Provisioning
  • Gestion des fichiers TFTP, HTTP et HTTPS
  • Patton Cloud, restAPI
    • 1 x Boitier OS230x.
    • 1 x Alimentation secteur 110-240V.
    OS2301 Modem GSHDSL, 15,3Mbps sur 2 fils, 4 ports Ethernet 10/100
    OS2302 Modem GSHDSL, 30,6Mbps sur 4 fils, 4 ports Ethernet 10/100
