E/S Déportées Acromag : présentation



Les E/S déportées désignent des modules destinés à gérer des entrées et/ou sorties numériques et analogiques à partir de bus de terrain, ou de liaison série.
Ces modules peuvent comporter des micro-contrôleurs et supporter des fonctions diverses plus ou moins complexes selon les marques et modèles.
Ces modules permettent de gérer de nombreux équipements et principalement des capteurs de niveau, de température, etc…, avec des fonctions d'alarme possibles sur certains modèles.
Les modules d'E/S déportées utilisent différents types de bus de terrain, souvent spécifiques à chaque constructeur, et la plupart du temps incompatibles entre eux.

 1 - Les types d'entrées et de sorties :

1-1 Entrées numériques :

Les entrées numériques souvent appelées entrées tout ou rien (T.O.R.) permettent la détection de niveau de tension de 0 à 28 ou 48 Volts DC selon les constructeurs ou de contact sec (ouverture / fermeture de relais).
Selon les modèles, le nombre d'entrées T.O.R. supporté va de quelques entrées à plusieurs dizaines.
Les entrées numériques sont généralement isolées par rapport soit à l'E/S série soit au port de communication dans le cas d'Ethernet.

1-2 Sorties numériques :

Les sorties numériques souvent appelés sorties tout ou rien (T.O.R.) permettent la restitution de signaux numériques de niveau 0 à 28 Volts DC ou de contacts secs type relais (ouverture / fermeture).
Selon les modèles, le nombre de sorties T.O.R. supporté va de quelques sorties à plusieurs dizaines.
Les sorties numériques type relais sont libres de potentiel et les caractéristiques des signaux supportés dépendent des relais utilisés.

1-3 Entrées / Sorties numériques (DIO) :

Les entrées ou sorties numériques souvent appelées DIO (Digital Input Output) sont sélectionnables par l'utilisateur soit en mode entrée numérique soit en mode sortie numérique et présentent les mêmes caractéristiques que les entrées numériques et sorties numériques fixes. Selon les marques et modèles les entrées / sorties numériques sont programmables soit de façon individuelle soit en modulo 4, 8 ou 16.
Selon les modèles, le nombre d'entrées / sorties DIO supporté va de quelques entrées à plusieurs dizaines.

1-4 Entrées analogiques :

Les entrées analogiques, sous forme de tension ou courant, supportent des résolutions de 10, 12 et 16 bits selon les modèles et sont destinés à des applications avec signaux lents (capteurs, etc…).
Les entrées analogiques les plus courantes supportent une tension 0/10 Volts et un courant 0/20mA (4/20mA).
Certains modèles offrent des fonctionnalités différentes telles que contrôle de température avec entrées thermocouple et RTD, et comptage de fréquence et d'impulsions.

1-5 Sorties analogiques :

Les sorties analogiques, sous forme de tension ou courant, supportent des résolutions de 10 ou 12 bits et sont destinés à des applications avec signaux lents (capteurs, etc…).
Les sorties analogiques les plus courantes supportent une tension 0/10 Volts et un courant 0/20mA (4/20mA).



2 – Protocoles de transmission

Les modules d'E/S déportées sont généralement "pilotés" par un superviseur selon une procédure de raccordement et un protocole de communication appelés bus de terrain.

2-1 Protocole ASCII

Les modules d'E/S communiquent avec le poste superviseur par l'intermédiaire de commandes pré-définies avec caractères ASCII.
Le raccordement des modules supporte les modes point à point et multipoint avec des E/S séries asynchrones V24, V11, RS485 et fibre optique. Une gamme est également disponible avec port USB 2.0 compatible 1.1.

2-2 Protocole Modbus RTU

Les modules d'E/S supportent par défaut le raccordement multipoint en bus RS485 principalement et communiquent avec le poste superviseur à l'aide de requêtes définies par le protocole Modbus.
Chaque module d'E/S comporte une adresse "secondaire" et ne répond que sur interrogation du poste superviseur.

2-3 TCP/IP

E/S déportées avec port Ethernet 10/100 Base-T (RJ45) ou sans fils (802.11b) et communication via TCP/IP.

Des logiciels de re-routage de ports COM permettent de conserver les logiciels applicatifs utilisant les ports COM de PC, avec encapsulation des données au format des paquets Ethernet.

2-4 Protocole Modbus / TCP

Le protocole Modbus/TCP développé pour l'utilisation d'Ethernet comme bus de terrain implique des modules d'E/S déportées avec le même protocole. Les modules compatibles Modbus/RTU ne peuvent être raccordés directement et nécessitent l'utilisation de passerelles.

2-5 Protocole Profibus DP

Développé par la société SIEMENS, le protocole Profibus DP (périphérique décentralisé) est destiné à la récupération de valeurs de variables d'entrées et de sorties déportées.
Le dialogue est basé sur le principe " Maître – Esclave " avec passage de jeton sur le bus, ce qui permet à chaque station maître (active) à tour de rôle d'interroger des stations esclaves (passives) ou de dialoguer avec d'autres stations maîtres.

2-6 Protocole Ethernet/IP industriel

EtherNet / IP est un type de réseau Ethernet industriel qui combine les technologies Ethernet standard avec le « Common Industrial Protocol » ou «CIP». EtherNet / IP est l'un des principaux type de réseaux Ethernet industriels dans le monde et est largement utilisé dans de nombreux secteurs, y compris l'automation le monitoring.

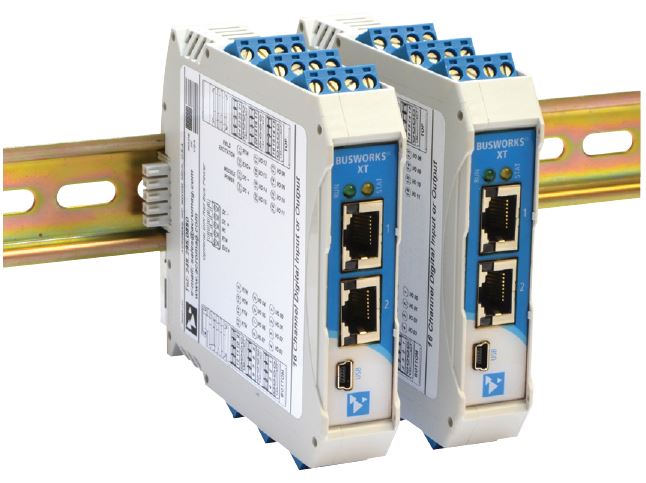

2-7 Protocole Propriétaire Acromag i2O

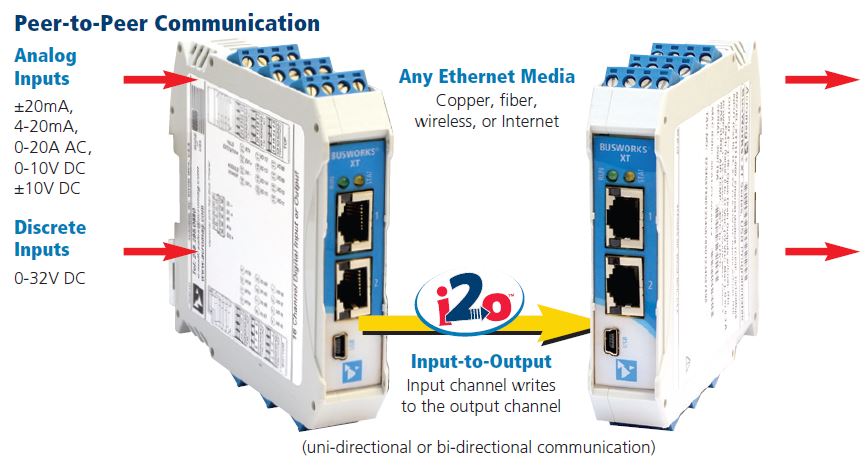

La technologie i2o de Acromag est un moyen facile de transmettre des valeurs d'entrée pour la sortie à distance sans PLC, PC ou CPU maître.

Avec i2o, de nombreux modules Ethernet E / S ont la capacité de fonctionner comme un émetteur longue distance.

Vous pouvez transmettre vos entrées de capteur d’un point A pour être traités à un point B distant. Vous pouvez aussi surveiller les états discrets sur un site en les reproduisant sur un autre site avec une sortie relais isolée en option.

I2O permet d’utiliser le réseau Ethernet existant pour économiser le câblage particulier entre 2 points distants

2-8 Interface Web HTML

De plus les Modules E / S Ethernet Acromag disposent d'une page web intégré simple à configurer à l'aide d’un navigateur Web standard.
